Виды инсталляций Комплекса
Выделяется 3 вида инсталляций Комплекса:
•Автономная инсталляция (Standalone).
•Распределенная инсталляция (Distributed).
•Инсталляция в K8s.
Автономная инсталляция (Standalone)
Автономная инсталляция предполагает развертывание ядра управления (Control plane) и фильтрующего узла (Data plane) на одном сервере (WAF host). Такая конфигурация не обеспечивает полноценную отказоустойчивость Комплекса и не имеет возможности распределения нагрузки. Ниже представлены возможные варианты развертывания на виртуальных или железных серверах:

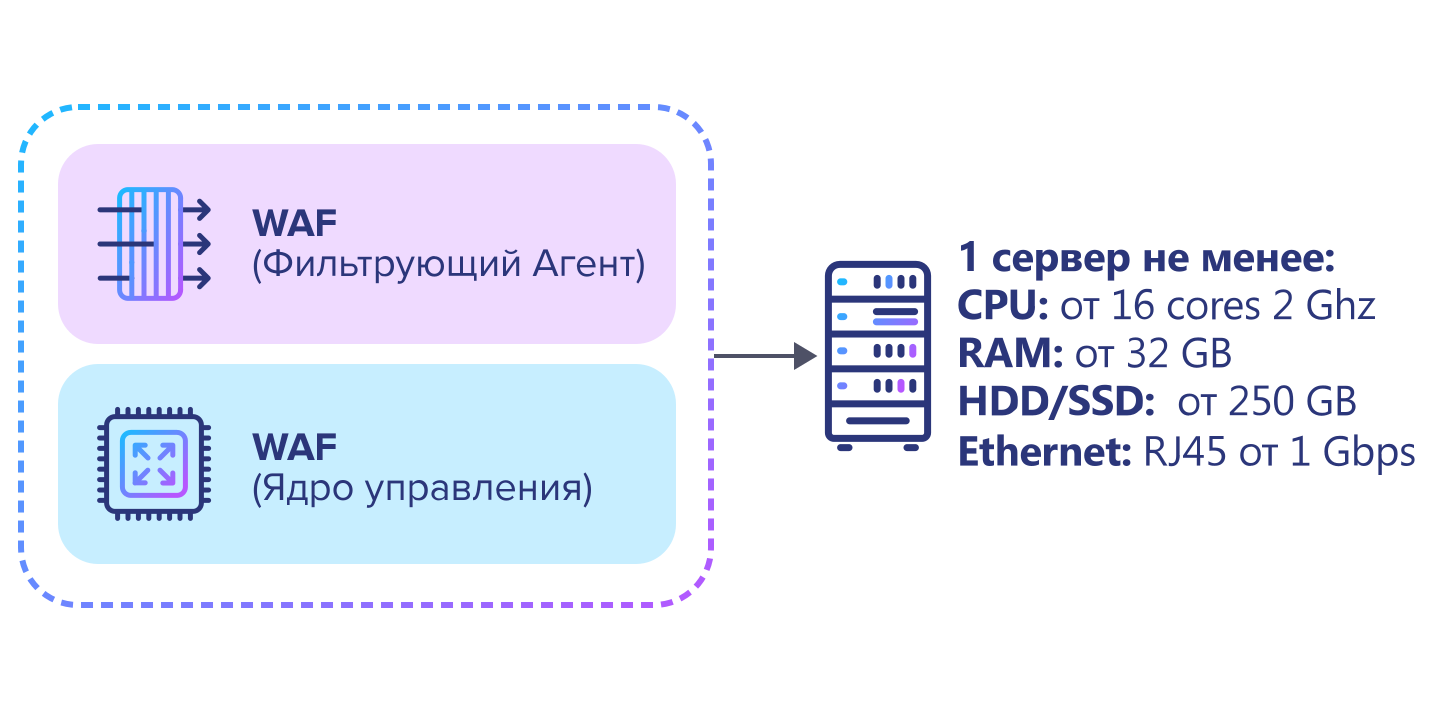

Инсталляция Control Plane + Filter:

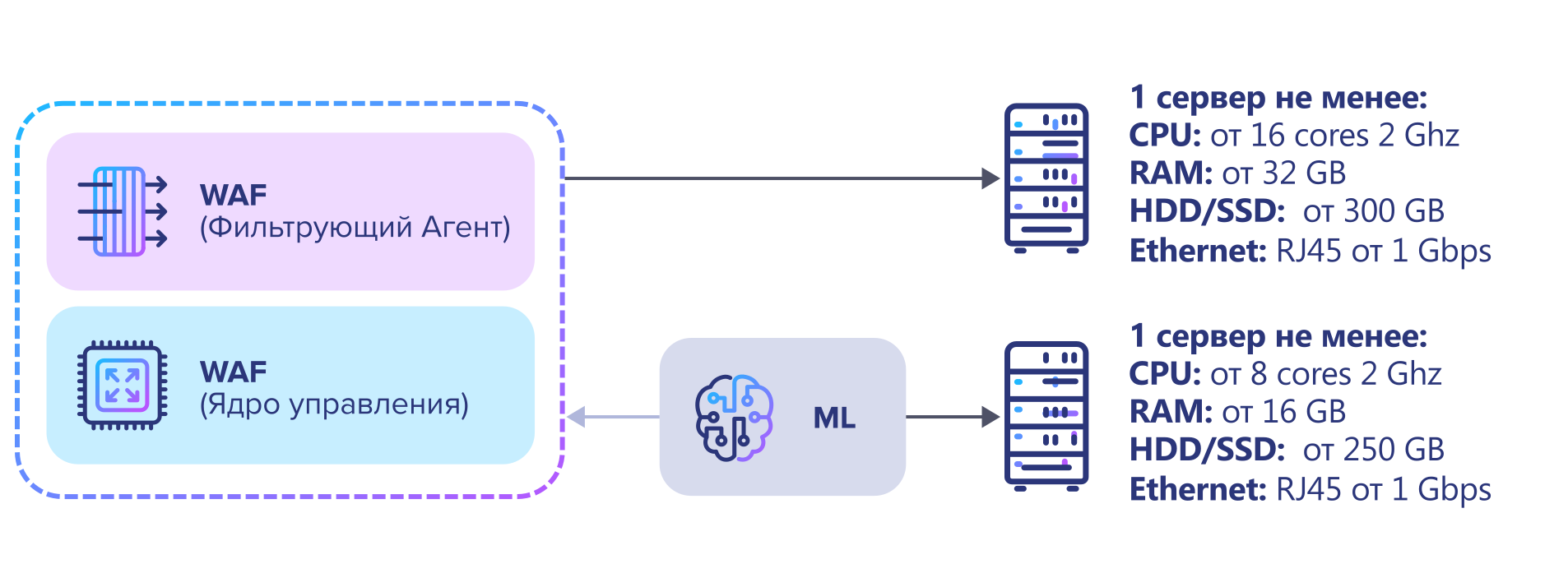

Инсталляция Control Plane + Filter + ML:
Распределенная инсталляция (Distributed)
Распределенная инсталляция предполагает развертывание фильтрующих узлов и узла управления (Control plane) на разных серверах. Это позволяет повысить отказоустойчивость системы и обеспечить балансировку нагрузки. Распределение нагрузки между проксируемыми серверами осуществляется с использованием балансировщика нагрузки (в качестве примера представлен HAProxy).
Балансировщик нагрузки устанавливается опционально, при необходимости распределения больших объемов трафика.
Балансировка нагрузки обеспечивает защиту от сбоев: если сервер перестает отвечать на запросы, балансировщик нагрузки автоматически перенаправляет трафик.
Использование балансировщика нагрузки в распределенной инсталляции позволяет:
•распределить нагрузку между фильтрующими узлами;
•обеспечить отказоустойчивость: при выходе из строя одного или нескольких фильтрующих узлов нагрузка автоматически распределяется между оставшимися узлами;
•обеспечить бесперебойную работу: при выходе из строя всех фильтрующих узлов трафик может быть перенаправлен напрямую на веб-приложения в обход Комплекса или возвращена специально сформированная страница с ошибкой.
Инсталляция Control Plane + Filter:

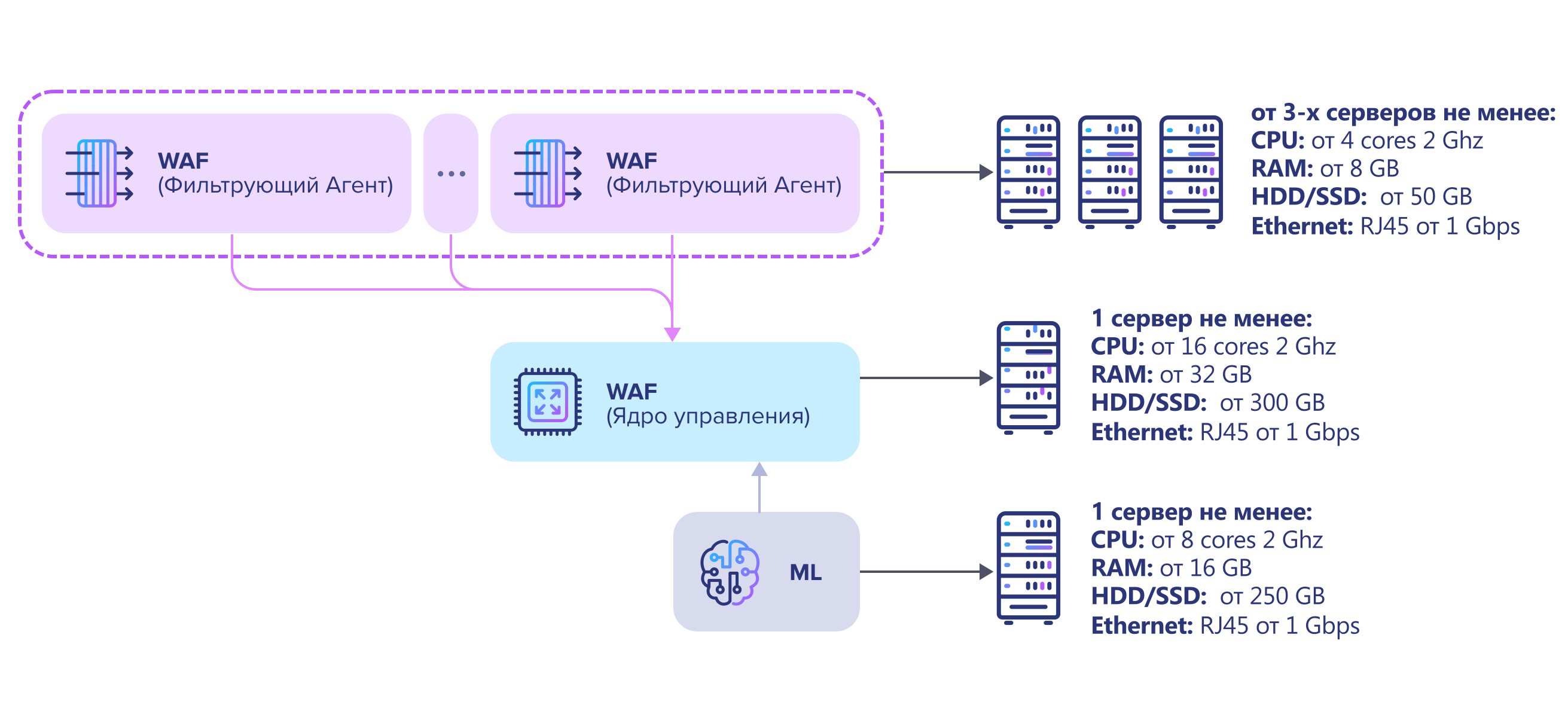

Инсталляция Control Plane + Filter + ML:
